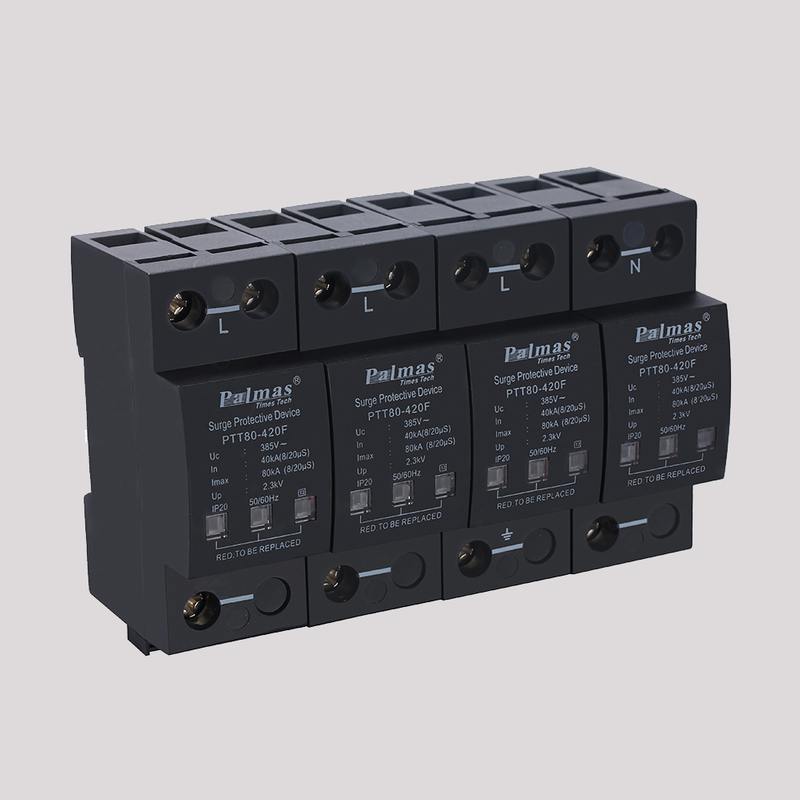

PTT80-420F/3P+N
Palmas
385V~
40KA
80KA
2.3KV
-40ºC～+80ºC
| 型号 | | PTT80-420F |
| 额定电压 L/N (最大持续运行电压) N/PE | UC | 385V~ 255V~ |
| 标称放电电流 (8/20) L/N-PE | In | 40kA |
| 最大放电电流 (8/20) L/N-PE | Imax | 80kA |
| 5KA(8/20)时电压保护级别 L/N | UP | ≤1.8kv |
| In时电压电压保护级别 L/N-PE | UP | ≤2.3kv |
| 响应时间 L/N-PE | tA | ≤25ns |
| 最大后备保险丝强度 | | 125A gL/gG |
| 工作温区 | TU | -40ºC...+80ºC |
| Uc 时断后续电流能力 | | 100Arms |
| 接线导体截面 | | 6mm2-10mm2solid（单股线） |
| 安装支架 | | 35mm DIN rail （35mm宽电气安装导轨） |
| 外壳 | | Purple thermoplastic（黑色热塑性材料）, UL94-VO |
| 安装宽度 | | 4 mods（4个标准模块） |
| 测试依据 | | YD/T 1235.1-2011; GB 18802.1-2011; IEC 61643-1:2011-02 |
| 认证 | | CE（LVD, EMC） |
| 远程遥信触点类型 | | Switching contact（开关转换触点） |
| 端子性能 | UN/IN | AC: 250V/0.5A DC: 250V/0.1A, 125V/0.2A. 75V/0.5A |
| 远程遥信端子导体截面 | | max. 1.5mm2 solid（单股线）/ flexible（多股线） |
| 订购信息 | | |
| 型号 | | PTT80-420F |
| 包装 | | 1 pcs |
